枪械结构原理CAI课件

2003年山西省教学成果二等奖

2004年在第四届全国多媒体课件大赛获三等奖

简介：

枪械结构CAI课件是立足于<<枪械构造>>课程的教学而开发的。<<枪械构造>>是自动武器专业本科生的主干教材，它的讲授必须借助大量的实物拆装、教学挂图的应用，而实物拆装受到武器管制的限制，学生往往没有充分的机会熟悉枪械的内部结构。教学挂图也有其局限性。基于此，利用三维实体建模、三维动画制作、影像合成、多媒体创作等手段开发了枪械结构CAI课件。

该课件主要讲解了枪械的发展历史，枪械各主要机构（枪管、闭锁机构、供弹机构、退壳机构、击发机构、发射机构、瞄准装置等）的用途、结构类型和设计要求。另以某几种制式武器作为典型枪械，详细地讲述了其用途与性能、战术技术指标、分解与结合、结构和动作。

该课件对典型枪械进行了真实的实体建模，利用实体模型制作了枪械分解结合动画，动作原理演示动画，再加上声音解说，真实地展示了典型枪械的分解和结合步骤，形象地表现了该典型枪械的动作原理。另外，在讲解典型枪械的结构时所用图片都是利用实体模型渲染出来的，再加上文字、声音的解说，超文本的应用，使结构的讲解生动活泼，易于接受。

该课件适用于自动武器专业本科生<<枪械构造>>的教学，课后学生的复习。也可用于从事自动武器研究、设计、制造、实验人员和军事人员的参考。

课件主要内容及操作步骤如下

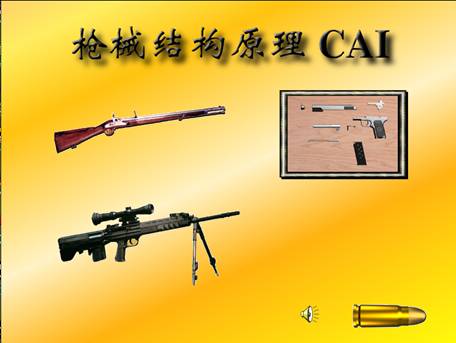

1、首页

2、枪械发展概况

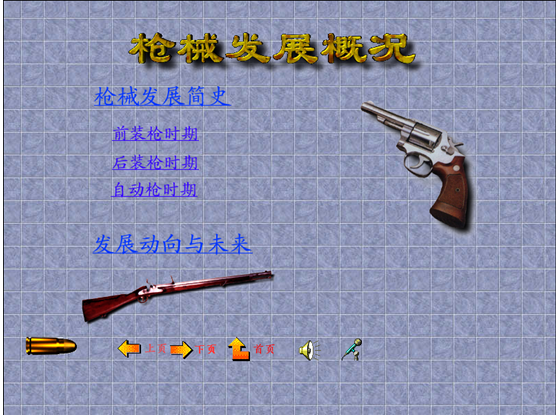

鼠标移到步枪图形上，界面上将出现枪械发展概况字样，你点击步枪，进入枪械发展概况画面：

在这里，点击前装枪时期、后装枪时期、自动枪时期、发展动向与未来，可以看到具体的内容，也可直接点击下一页进行学习。喇叭图标是背景音乐的开关按扭，话筒图标是解说声音的开关按扭，子弹图标是退回上一级界面的按扭。具体内容大致如下图：

3、枪械主要结构

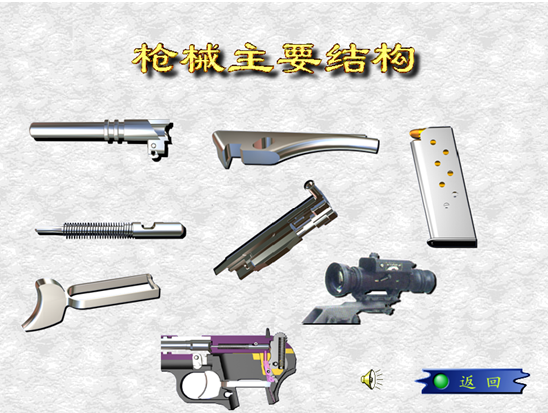

鼠标移到主界面的矩形图形上，界面上将出现枪械主要结构字样，你点击矩形图样，进入枪械主要结构画面：

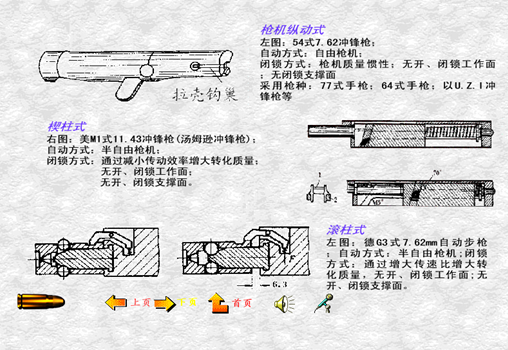

鼠标移到此画面的各个零件图形上，界面上将出现枪械各主要机构的名称字样，你点击各图样，进入具体讲解枪械各主要机构的作用、分类、结构特点等内容的画面。在这类画面上，有上一页、下一页、首页、或热文本可以进行控制可学习的内容，也可利用喇叭、话筒图标控制背景音乐和解说：

4、枪械主要种类

鼠标移到主界面机枪图形上，界面上将出现枪械主要种类字样，你点击机枪，进入枪械主要种类画面，在此画面上，有手枪、步枪、机枪图标，可以点击进入具体的某种武器的介绍。

4.1手枪

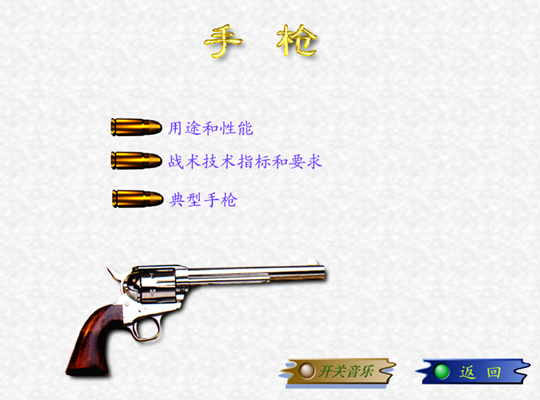

点击手枪图标，出现手枪的主界面。

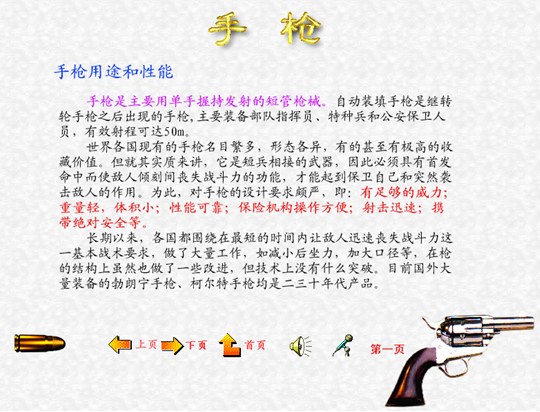

4.1.1点击用途和性能，可以学习手枪通常的用途和性能：

4.1.2点击战术技术指标和要求，可以了解手枪通常的战术技术指标和设计要求：

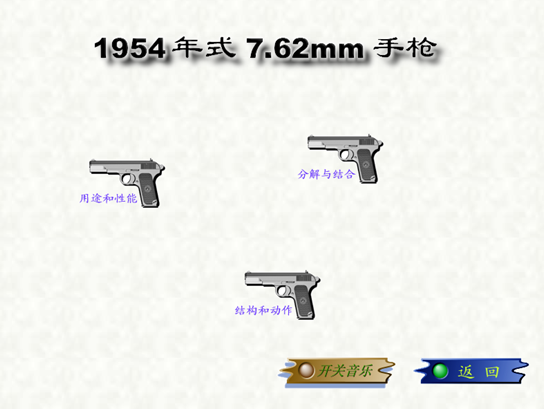

4.1.3点击典型 手枪，将进入学习典型 手枪1956年式7.62mm手枪的主控界面。

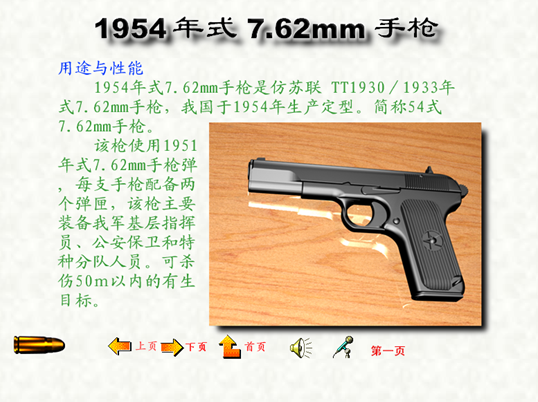

4.1.4点击用途和性能，可以学习54式手枪的用途和性能：

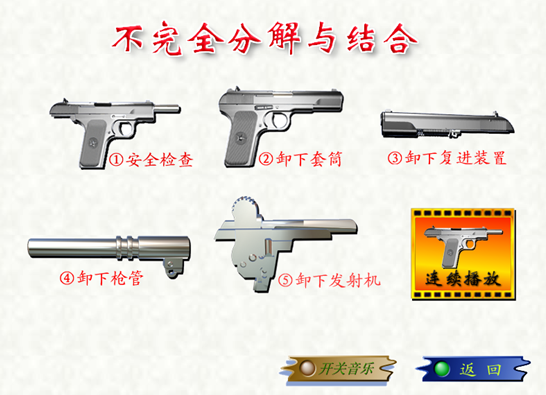

4.1.5点击分解与结合，进入54式手枪分解与结合的画面，可选不完全分解与结合和完全分解与结合。选不完全分解与结合后，可以看到不完全分解与结合总共有6步，另还有一个连续播放的图标：

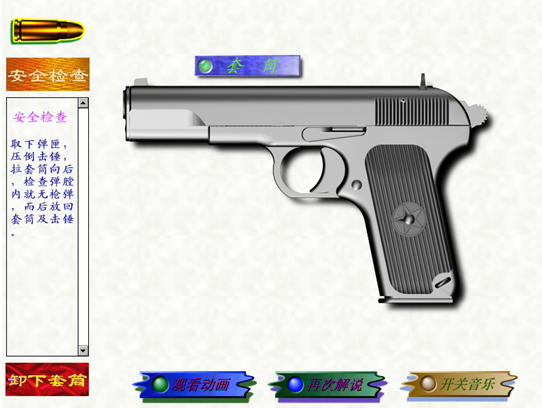

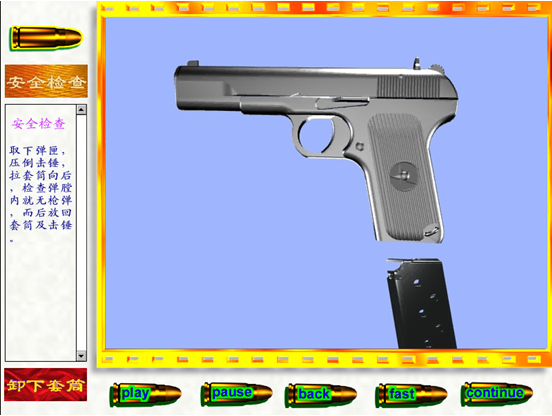

点击安全检查，首先看到以动态方式介绍安全检查的步骤，播放完出现安全检查的画面如下：

在这个画面上，左面的文字说明步骤，右面是图象，图象上有热区，有关这一步的零件可以通过鼠标移到热区上提示出文字。点击卸下套筒图形按扭可以直接进入下一步分解动作的讲解。点击观看动画可以直接观看分解动画，画面如下，动画播放区下面是动画播放控制按扭。

连续播放可以观看该手枪不完全分解与结合的连续过程。

对于完全分解与结合是在不完全分解与结合的基础上进行更进一步更详细的分解。操作过程相同。

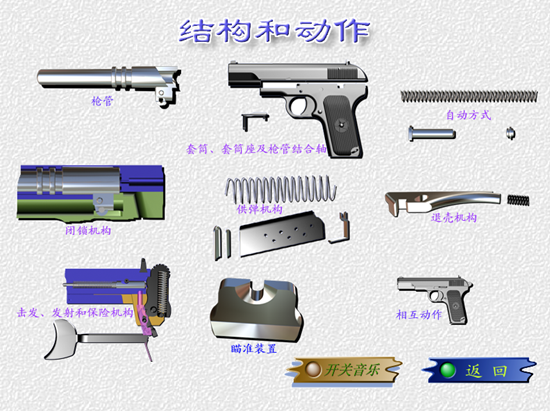

4.1.6点击结构和动作，可以学习54式手枪的具体详细的结构和相互动作。

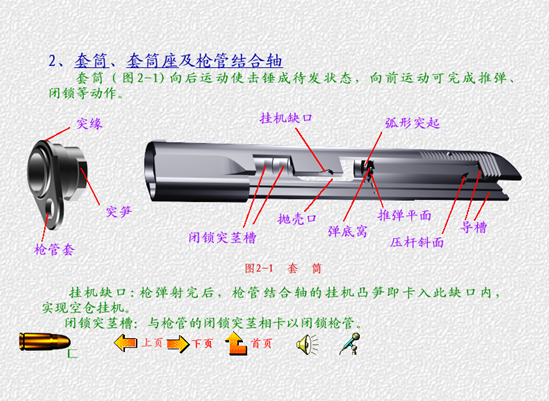

点击其中某部分，可以学习详细的结构，如下图。

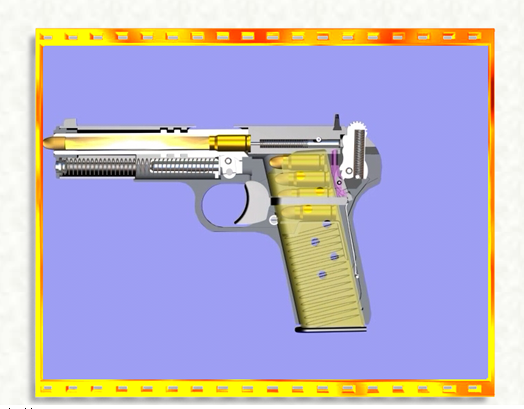

点击相互动作，可以观看手枪从装弹、击发、发射、退壳、退弹整个自动过程的动画。

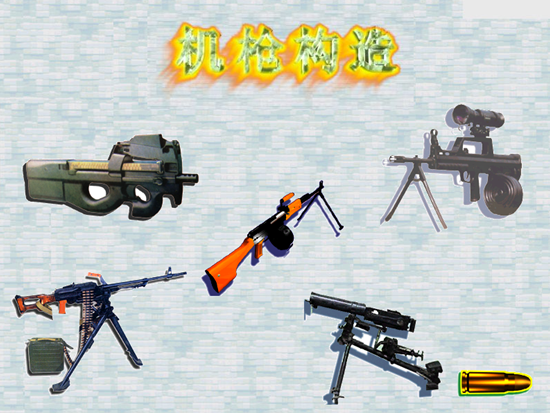

点击机枪图标，出现机枪的主界面。

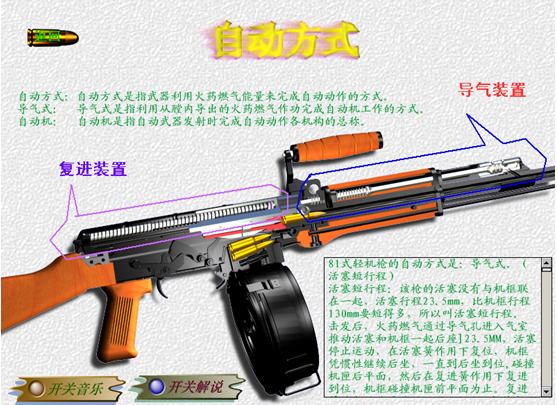

在这里，可以了解机枪的用途、性能及结构特点、战术技术要求、发展历史与展望，还可详细学习81式机枪 的结构特点、分解与结合、自动方式等内容。操作方法同手枪。

1.典型机枪（81式轻机枪）的结构

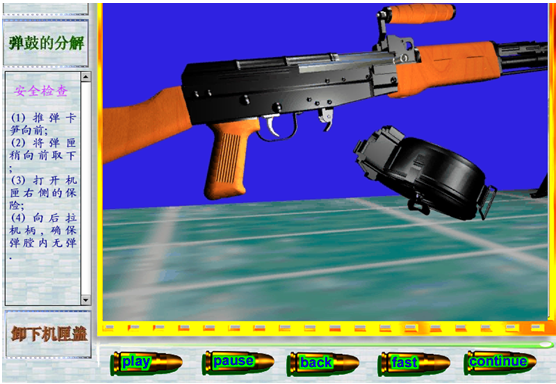

2.拆装动画

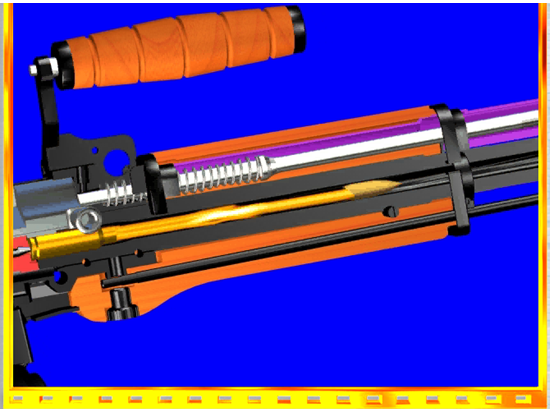

3.原理演示
